Histogramm

I. Fundament & Systematik

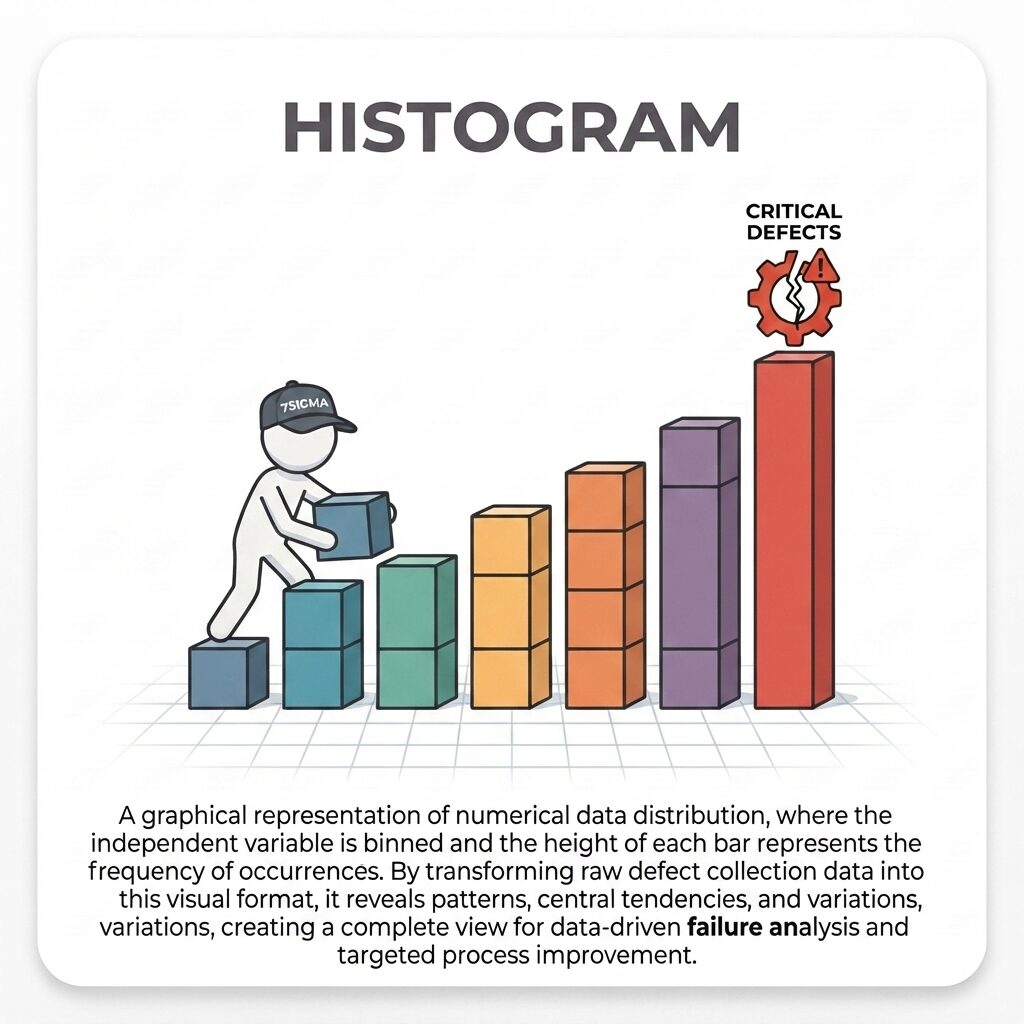

Rohdaten sind ein unleserliches Rauschen, das dem menschlichen Auge keine Muster offenbart. Das Histogramm zwingt dieses chaotische Zahlenmeer in eine klare, geometrische Struktur, die sofort zeigt, ob ein Prozess gesund in der Mitte liegt oder gefährlich an die Toleranzgrenzen driftet. Es ist der visuelle Lügendetektor für die reale Leistungsfähigkeit Ihrer Maschinen und Prozesse.

Steckbrief & Key Facts

Kategorie

Analyse- & Qualitätsmanagementmethode

Schweregrad | Komplexität

Niedrig (Das Plotten der Balken ist softwaregestützt trivial, die korrekte Bestimmung der Klassenbreite erfordert jedoch solides statistisches Basiswissen)

Investition | Ressourcen

Sehr gering (Eine einfache SPC-Software oder eine handelsübliche Tabellenkalkulation genügt vollständig)

Empfohlene Gruppengröße

1 bis 2 Personen (Qualitätsingenieur oder Datenanalyst)

Zeitaufwand

15 bis 30 Minuten (Zur Auswertung einer bereits erhobenen, validierten Datenreihe)

Einsatzbereiche

Statistische Prozesslenkung (SPC), Prozessfähigkeitsanalyse, Six Sigma (Measure-Phase und Analyze-Phase), Wareneingangsprüfung

Brancheneinsatz

Branchenübergreifend etabliert, absolut essenziell in der Automobilindustrie, der zerspanenden Fertigung, der Halbleiterindustrie und der Medizintechnik.

Inhalt

I. Fundament und Systematik
II. Methodik und Anwendung
III. Evaluation und Risikomanagement
IV. Praxis und Mehrwert
V. Verzeichnisse und Anhang

🎯 Ziele und Grundidee

Das primäre Ziel des Histogramms im operativen Qualitätsmanagement und Systems Engineering ist die schnelle, visuelle Beurteilung der Prozessfähigkeit (Process Capability). Wenn ein Fräszentrum tausende Bauteile produziert, generiert es eine gewaltige Menge an Messwerten wie Längen oder Durchmesser. Werden diese Werte nur in einer Tabelle betrachtet, bleibt verborgen, ob die Maschine stabil arbeitet. Das Histogramm transformiert diese Datenpunkte in Klassen und baut daraus Säulen. Sofort wird sichtbar: Bildet sich eine klassische, symmetrische Glockenkurve (Normalverteilung)? Gibt es zwei Spitzen (bimodale Verteilung), die auf zwei unterschiedliche Materialchargen hindeuten? Oder ist die Verteilung extrem schief und kratzt bereits an der oberen Toleranzgrenze? Diese geometrische Offenlegung schützt Unternehmen vor Ausschuss, da sie das Drift-Verhalten von Prozessen aufdeckt, bevor Teile außerhalb der Spezifikation produziert werden.

Methodisch muss zwingend zwischen dem Histogramm und einem einfachen Säulendiagramm unterschieden werden. Ein klassisches Säulendiagramm vergleicht kategoriale Daten, zum Beispiel Fehlerarten oder Schichten, weshalb die Säulen optischen Abstand zueinander haben. Das Histogramm hingegen stellt ausnahmslos kontinuierliche, metrische Variablen dar, wie Gewicht in Gramm oder Spannung in Volt. Da die Werteachse stetig ist, berühren sich die Säulen des Histogramms zwingend lückenlos. Jede Lücke in einem Histogramm bedeutet nicht, dass dort grafisch Platz gelassen wurde, sondern liefert den harten mathematischen Beweis, dass in diesem exakten Wertebereich exakt null Messwerte aufgetreten sind. In Six-Sigma-Projekten ist das Histogramm der zwingende Startpunkt jeder Prozessanalyse, um überhaupt festzustellen, mit welcher Verteilungsform man es zu tun hat, bevor komplexe Kennzahlen wie der Cpk-Wert berechnet werden dürfen.

II. Methodik und Anwendung

Methode im Detail

🔍

📌 Grundregeln und Anwendungsprämissen

Regel 1 Kontinuierliche Datenbasis: Das Histogramm darf ausschließlich mit stetigen, metrisch skalierten Variablen (wie Temperatur, Länge, Zeit) gefüttert werden, kategoriale Zähldaten sind strikt verboten. Regel 2 Lückenlose Säulen: Die Rechtecke müssen zwingend direkt aneinandergrenzen, um die Kontinuität der metrischen X-Achse widerzuspiegeln. Regel 3 Ausreichende Datenmenge: Ein Histogramm erfordert ein hartes statistisches Minimum von 50, idealerweise über 100 Datenpunkten, da das Bild bei weniger Werten in bedeutungslose Blöcke zerfällt. Regel 4 Konstante Klassenbreite: Alle Säulen (Klassen) müssen in der Praxis zwingend die exakt gleiche Breite aufweisen, damit die Fläche der Säule proportional zu ihrer Häufigkeit bleibt und das Auge nicht durch verzerrte Proportionen getäuscht wird.

🧰 Erforderliches Kompetenzlevel und Ausstattung

Kompetenz 1 Fundiertes Verständnis der deskriptiven Statistik und verschiedener Verteilungsformen (Normalverteilung, schiefe Verteilung, multimodale Verteilung). Kompetenz 2 Prozesswissen am Gemba, um zu erkennen, ob ein seltsames Histogramm-Muster durch einen realen Maschinenfehler oder lediglich durch einen Messsystemfehler verursacht wurde. Ausrüstung Eine Minitab-Lizenz, eine moderne CAQ-Software oder eine handelsübliche Tabellenkalkulation sowie ein robuster, validierter Datensatz der zu untersuchenden physikalischen Variablen.

🧱 Detaillierte Aufschlüsselung der Kernkomponenten

Element 1 Die X-Achse (Klasseneinteilung): Fokus auf die Skalierung der Metrik. Denkweise ist kontinuierlich und grenzziehend. Ziel ist die Aufteilung der gesamten Spannweite der Rohdaten in gleich große Intervalle (Bins). Typische Fragestellung: Wie breit muss ein einzelnes Intervall sein, damit das Diagramm weder in hunderte winzige Striche zerfällt noch zu drei riesigen, aussagelosen Blöcken verschmilzt? Element 2 Die Y-Achse (Häufigkeit): Fokus auf Quantifizierung. Denkweise ist zählend. Ziel ist die exakte Ausweisung der absoluten oder relativen Trefferquote pro Klasse. Typische Fragestellung: Wie viele der gemessenen Bauteile fallen exakt in das Intervall zwischen zehn und elf Millimetern? Element 3 Die Säule (Bin/Klasse): Fokus auf Verdichtung. Denkweise ist aggregierend. Ziel ist die visuelle Repräsentation der Häufigkeitsdichte; die Höhe der Säule zeigt sofort an, wo der Schwerpunkt des Prozesses liegt. Typische Fragestellung: Entspricht die höchste Säule im Diagramm auch dem angestrebten Sollwert der technischen Zeichnung? Element 4 Spezifikationsgrenzen (LSL und USL): Fokus auf Kundenanforderung. Denkweise ist wertend und limitierend. Ziel ist das Einzeichnen der harten Toleranzgrenzen als vertikale Linien in das Diagramm. Typische Fragestellung: Wie viel Prozent der berechneten Glockenkurve ragen links oder rechts physisch über die roten Toleranzlinien hinaus?

🌐 Online-Durchführbarkeit

Das Histogramm ist ein reines Datenanalyse-Tool und erfordert keine kreativen Workshops, weshalb es sich perfekt für die asynchrone Online-Zusammenarbeit eignet. Der empfohlene Einsatz von Cloud-basierten SPC-Systemen ermöglicht es globalen Qualitätsteams, Produktionsdaten in Echtzeit zu aggregieren. Die Software generiert das Histogramm vollautomatisch, berechnet die ideale Klassenbreite in Millisekunden und zeichnet die ideale Normalverteilungskurve live darüber, wodurch manuelle Formatierungsfehler restlos eliminiert werden.

Anwendung

🔨

Datensammlung und Validierung

Der Qualitätsingenieur exportiert die Rohdaten aus dem Messsystem. Es müssen zwingend metrische Daten sein (zum Beispiel Zugfestigkeit in Newton). Für eine belastbare Aussage werden mindestens 50 bis 100 Datenpunkte benötigt. Vor der weiteren Verarbeitung muss der Datensatz auf offensichtliche Erfassungsfehler bereinigt werden, da ein falsches Komma oder ein Sensor-Ausreißer das gesamte Diagramm architektonisch verzerrt.

Ermittlung der Spannweite (Range)

Aus dem validierten Datensatz werden der absolute Maximalwert und der absolute Minimalwert mathematisch identifiziert. Die Differenz aus diesen beiden Werten ergibt die Spannweite (Range) des Prozesses. Diese Spannweite definiert die physische Gesamtbreite, die das zukünftige Histogramm auf der horizontalen X-Achse lückenlos abdecken muss.

Berechnung der optimalen Klassenanzahl

Die Daten müssen in Gruppen (Klassen oder Bins) unterteilt werden. Eine bewährte heuristische Faustregel ist die Wurzel-Formel: Die Anzahl der Klassen entspricht ungefähr der Quadratwurzel aus der Anzahl der gesamten Datenpunkte. Bei 100 Messwerten werden also exakt 10 Klassen angepeilt, um eine visuell saubere Auflösung der Datenwolke zu gewährleisten.

Festlegung der exakten Klassenbreite

Die zuvor berechnete Spannweite wird durch die festgelegte Anzahl der Klassen dividiert. Das Ergebnis wird auf einen ingenieurtechnisch sinnvollen, gut lesbaren Wert aufgerundet. Wenn die abstrakte Rechnung eine Klassenbreite von 0,113 Millimetern ergibt, wird die Breite pragmatisch auf exakt 0,10 oder 0,15 Millimeter normiert, um die X-Achse für das menschliche Auge intuitiv erfassbar zu machen.

Definition der Klassengrenzen

Die Start- und Endpunkte jeder einzelnen Klasse werden hart und überschneidungsfrei definiert. Es darf niemals Unschärfen geben. Wenn Klasse 1 von exakt 10,0 bis strikt unter 10,5 reicht, muss Klasse 2 exakt bei 10,5 beginnen. Jeder erhobene Messwert darf mathematisch nur in eine einzige, exklusive Klasse einsortiert werden können.

Auszählen der absoluten Häufigkeiten

Der gesamte Datensatz wird von der Software oder dem Analysten durchlaufen. Jeder Messwert wird geprüft und seiner entsprechenden Klasse zugeordnet. Am Ende dieses iterativen Schrittes liegt eine komprimierte Häufigkeitstabelle vor, die pro Klasse exakt anzeigt, wie viele Treffer gelandet wurden.

Konstruktion des geometrischen Diagramms

Das zweidimensionale Koordinatensystem wird gezeichnet. Die X-Achse bildet die kontinuierlichen Klassengrenzen ab, die Y-Achse die absolute oder relative Häufigkeit. Für jede Klasse wird ein Rechteck hochgezogen, dessen Höhe exakt der ausgezählten Häufigkeit entspricht. Zwingende Regel: Die Säulen müssen absolut lückenlos aneinandergrenzen.

Integration der Spezifikationsgrenzen

In das rein deskriptive, fertige Histogramm werden nun die kundenrelevanten Vorgaben (Toleranzen) eingezeichnet. Der Zielwert (Sollwert) wird als vertikale Linie markiert. Die untere Spezifikationsgrenze (LSL) und die obere Spezifikationsgrenze (USL) werden als harte Warnlinien ergänzt. Erst jetzt wird sichtbar, wie sich die Prozessstreuung physisch zum Kundenwunsch verhält.

Visuelle Interpretation der Verteilungsform

Das Engineering-Team bewertet die geometrische Silhouette der Säulen. Ist sie symmetrisch glockenförmig? Ist sie rechts- oder linksschief? Gibt es zwei separate Gipfel (bimodal)? Ist die Verteilung an einer Seite abrupt wie eine Klippe abgeschnitten? Jedes dieser visuellen Muster ist ein direkter, harter Indikator für ganz spezifische physische Störgrößen am Shopfloor.

Ableitung von Prozesskorrekturen (CAPA)

Zeigt das Diagramm eine Bimodalität, wird sofort geprüft, ob zwei Maschinen unsauber in denselben Datentopf melden. Liegt die gesamte Glockenkurve gefährlich nahe an einer roten Toleranzgrenze, wird die Maschine umgehend zentriert. Das Histogramm liefert somit den faktenbasierten, visuellen Auslöser für präventive Maschinenjustierungen, bevor echter Ausschuss entsteht.

Ergebnis

📦

Analytisches Ergebnis

Die harte geometrische Visualisierung der realen Prozessstreuung und der zentralen Tendenz, welche die Bestätigung oder Widerlegung der Normalverteilungsannahme liefert.

Prozessuales Ergebnis

Die sofortige, visuelle Erkenntnis, ob ein Prozess zentriert werden muss (Mittelwertverschiebung) oder ob die Maschine repariert werden muss (Streuungsreduktion), um Ausschuss sicher zu verhindern.

Dokumentatorisches Ergebnis

Ein standardisiertes, leicht interpretierbares Dashboard-Element für Qualitätsberichte, PPAP-Dossiers und Zertifizierungs-Audits zur unbestechlichen Darstellung der tatsächlichen Fertigungsqualität.





Alternativen

🧩

III. Evaluation und Risikomanagement

Tipps

💡

Aus der Praxis für die Praxis

Wertvolle Expertenhinweise helfen dir dabei, typische Stolpersteine zu umgehen, die Effizienz bei der Umsetzung drastisch zu steigern und das volle Potenzial der Methode direkt im operativen Alltag auszuschöpfen

Tipp 1: Achten Sie penibel auf bimodale (zweigipflige) Verteilungen. Dies ist fast immer der Beweis für die sogenannte Stratifizierungs-Falle. Sie haben unwissentlich Daten aus zwei verschiedenen Schichten, zwei Werkzeugen oder zwei Materialchargen vermischt. Trennen Sie die Daten sofort und zeichnen Sie zwei separate Histogramme.

Tipp 2: Verwechseln Sie niemals die vom Kunden vorgegebenen Spezifikationsgrenzen (LSL und USL) mit den natürlichen Eingriffsgrenzen (UCL und LCL) des Prozesses. Ein Prozess kann ein wunderschönes, enges Histogramm bilden (natürlich extrem stabil), aber komplett außerhalb der roten Kundentoleranz liegen.

Tipp 3: Wenn Ihr Histogramm aussieht wie eine steile Klippe (auf der einen Seite normal abfallend, auf der anderen abrupt bei Null abgeschnitten), ist dies ein Alarmsignal für Manipulation. Oft sortiert die Qualitätskontrolle hier fehlerhafte Teile aus, bevor die Daten gemeldet werden, oder das Messsystem ist am physischen Anschlag.

Fallstricke

⚡

Wo Licht ist, ist auch Schatten

In der Praxis führen typische Fehler oft dazu, dass die Anwendung der Methode ihr volles Potenzial verfehlt.
∝ Zu wenige Klassen gewählt. Der Analyst stellt für 500 Datenpunkte lediglich vier riesige Klassen ein. Das Ergebnis sieht aus wie ein massiver, nichtssagender Klotz. Jegliche Feinstruktur der Daten, leichte Schiefen oder versteckte Ausreißer werden durch diese extrem grobe Körnung mathematisch gnadenlos glattgebügelt.
∝ Zu viele Klassen gewählt. Der Analyst wählt für 50 Datenpunkte absurderweise 30 Klassen. Das Histogramm zerfällt optisch in einen lückenhaften Kamm. Da viele Bins nur einen oder null Werte enthalten, sieht das Diagramm chaotisch aus und eine fundierte Interpretation der wahren Verteilungsform wird völlig unmöglich.
∝ Ignorieren der Zeitachse. Ein Histogramm aggregiert einen bestimmten Zeitraum, es eliminiert die zeitliche Abfolge. Wenn der Prozess am Montag perfekt am unteren Limit lief und am Freitag perfekt am oberen, zeigt das Gesamthistogramm ein breites, flaches Chaos. SPC-Regelkarten müssen das Histogramm zwingend zeitlich flankieren.
∝ Fütterung mit kategorialen Daten. Ein Mitarbeiter versucht, attributive Fehlerarten wie Kratzer, Lunker oder Rost als Histogramm darzustellen. Dies ist mathematisch grundfalsch. Für solche diskreten Fehler-Zählungen muss zwingend ein Pareto-Diagramm genutzt werden, niemals ein stetiges Histogramm.
∝

Stärken und Grenzen

⚖️

Jede Methode hat ihren optimalen Einsatzbereich

Die Anwendung bietet enorme strategische Vorteile, stößt bei unvollständiger Ausführung jedoch an klare Grenzen.

Wann bringt die Methode besonderen Nutzen?

+ Übersetzt gigantische, unleserliche Tabellen mit tausenden von Rohdaten in Sekundenschnelle in ein intuitiv verständliches Bild, das die Prozessgesundheit schonungslos offenlegt.
+ Entlarvt komplexe Prozessverschiebungen und gefährliche Streuungen sofort visuell, ohne dass der Betrachter abstrakte Formeln für Standardabweichungen beherrschen muss.
+ Erlaubt durch das Einzeichnen der Spezifikationsgrenzen eine sofortige, harte Beurteilung, ob die aktuelle Maschinenfähigkeit überhaupt ausreicht, um die Kundenanforderungen zu erfüllen.
+ Fungiert als unverzichtbarer Erst-Test für die Normalverteilungs-Annahme, welche die absolute Grundvoraussetzung für fast alle nachgelagerten komplexen statistischen Six-Sigma-Berechnungen ist.
+

Was sind die Grenzen der Methode?

∼ Löscht die historische Zeitkomponente vollständig aus; das Diagramm zeigt niemals an, in welcher chronologischen Reihenfolge die Messwerte an der Maschine exakt entstanden sind.
∼ Erfordert eine beträchtliche Datenmenge (striktes Minimum von 50 Werten), um verlässliche Verteilungsmuster zu zeigen; bei Einzelfertigung oder extrem langsamen Prozessen ist das Werkzeug mathematisch nutzlos.
∼ Verleitet ungeübte Anwender oft dazu, die visuelle Form der Säulen blind als perfekte Normalverteilung zu akzeptieren, anstatt diese durch harte mathematische Signifikanztests (wie den Anderson-Darling-Test) final zu validieren.
∼
∼

Erfolgsmetriken (KPIs)

📐

Kurtosis (Wölbung)

Ein hartes statistisches Maß für die Steilheit oder Flachheit der Verteilung im Vergleich zur perfekten Normalverteilung. Eine extrem hohe Wölbung bedeutet, dass fast alle Werte exakt eng in der Mitte liegen.

Skewness (Schiefe)

Die mathematische Quantifizierung der Asymmetrie des Histogramms. Ein Wert ungleich Null beweist eine rechts- oder linksschiefe Verteilung, was fast immer auf harte physikalische Begrenzungen im Prozess hindeutet.

Prozessfähigkeitsindex (Cp / Cpk)

Obwohl nicht direkt das Histogramm selbst, werden diese extrem kritischen industriellen Kennzahlen direkt aus der Streuung und Lage des Histogramms im Verhältnis zu den Spezifikationsgrenzen abgeleitet.

IV. Praxis und Mehrwert

⚙️ Praxisrelevanz in unserem professionellen Ingenieursumfeld

Wir wenden diese Methode fast täglich an, um komplexe Herausforderungen zu strukturieren und messbare Resultate für unsere Kunden zu erzielen. Die folgenden drei Praxisfälle veranschaulichen, wie sich dieser Ansatz erfolgreich realisieren lässt:

Qualitätsmanagement

Im operativen Qualitätsmanagement ist das Histogramm das Basiswerkzeug der Qualitätsprüfung. Bei der Erstmusterprüfung oder im strengen PPAP-Prozess fordern OEM-Kunden zwingend Histogramme von kritischen Merkmalen, um visuell zu bestätigen, dass der Lieferant den physikalischen Prozess beherrscht.

Systems Engineering

Im Systems Engineering wird das Histogramm massiv in der Validierungsphase (V&V) genutzt. Wenn mechatronische Systeme in Dauerlauf-Tests mittels Monte-Carlo-Simulationen geprüft werden, plotten Ingenieure die Ausfallzeiten als Histogramm, um die reale Zuverlässigkeitsverteilung (Reliability) empirisch zu analysieren.

Risikomanagement

Im Risikomanagement dient die Verteilungsanalyse der harten Quantifizierung von Prozessrisiken. Ist ein Histogramm extrem breit und flach gestreut (große Varianz), ist das Risiko für systematischen Ausschuss drastisch erhöht, was direkte Auswirkungen auf die Occurrence-Bewertung in der FMEA hat.

🏢 Fallbeispiele aus der Praxis

Theorie wird erst durch messbaren Nutzen im Feld zur Validität: Die folgenden anonymisierten Praxisfälle aus unserer QM- und Systems-Engineering-Beratung dokumentieren den konkreten Methodeneinsatz, die durchgeführten Ursachenanalysen und die quantifizierbaren Projekterfolge unter realen Industriebedingungen.

Fallbeispiel 1: Automotive - Spritzguss von Kunststoff-Zahnrädern

Problem: Ein Automobilzulieferer hatte bei Kunststoff-Zahnrädern sporadisch harte Klemmer im Getriebe, obwohl alle dokumentierten Mittelwerte tief in der Toleranz lagen. Methodeneinsatz: Der Qualitätsingenieur zog die historischen Rohdaten aus der Datenbank und visualisierte sie als Histogramm mit exakter Klasseneinteilung. Ergebnis: Das Diagramm zeigte eine klassische bimodale Verteilung, also zwei isolierte Höcker. Die Analyse bewies knallhart, dass zwei Kavitäten des Werkzeugs völlig unterschiedliche Durchmesser spritzten. Der Fehler wurde durch getrennte Regelkreise pro Kavität sofort abgestellt.

Fallbeispiel 2: Zerspanungstechnik - Maßhaltigkeit von Antriebswellen

Problem: Eine Dreherei lieferte Antriebswellen aus, bei denen die Endkunden massiven Ausschuss am unteren Toleranzlimit reklamierten. Methodeneinsatz: Die SPC-Abteilung erstellte ein Histogramm der letzten 500 Wellen und legte die Kunden-Spezifikationsgrenzen als rote Warnlinien darüber. Ergebnis: Das Histogramm zeigte zwar eine perfekte, schmale Glockenkurve (geringe Streuung), diese war jedoch massiv nach links in Richtung der unteren Grenze verschoben. Der Werkzeugverschleiß wurde physisch nicht rechtzeitig kompensiert. Der Mittelwert wurde zentriert, das Problem war gelöst.

Fallbeispiel 3: Medizintechnik - Abfüllgewicht von Medikamenten

Problem: Bei der Abfüllung von pulverförmigen Medikamenten schwankte das Gewicht extrem, das Management wollte neue, teure Dosieranlagen für Millionen Euro kaufen. Methodeneinsatz: Der Six-Sigma-Blackbelt ließ das aktuelle Abfüllgewicht über drei Schichten erfassen und plottete die Daten. Ergebnis: Das Histogramm zeigte eine abrupt abgeschnittene, steile Klippe auf der rechten Seite, was physikalisch bei Pulverabfüllungen extrem unnatürlich ist. Die Untersuchung ergab, dass die Kontrollwaage schlichtweg falsch programmiert war und schwere Dosen systematisch aussortierte, ohne es zu protokollieren. Die Anlage war stabil, nur das Messsystem war defekt. Die Millioneninvestition wurde gestoppt.

💬 Expertenzitate

Einschlägige Fachzitate zur wissenschaftlichen und normativen Einordnung der Methode.

♦ Karl Pearson (1895): 'Die Statistik ist die Grammatik der Wissenschaft. Das Histogramm übersetzt die unsichtbare Architektur von Massendaten in eine Geometrie, die das menschliche Gehirn begreifen kann.'

♦ William Edwards Deming (1982): 'Ohne Daten bist du nur eine weitere Person mit einer unbewiesenen Meinung. Wenn du Daten hast, ordne sie, zeig sie mir und mach die Streuung sichtbar.'

♦
